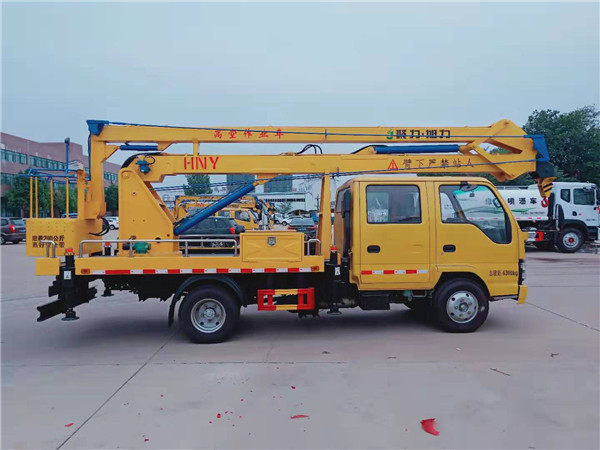

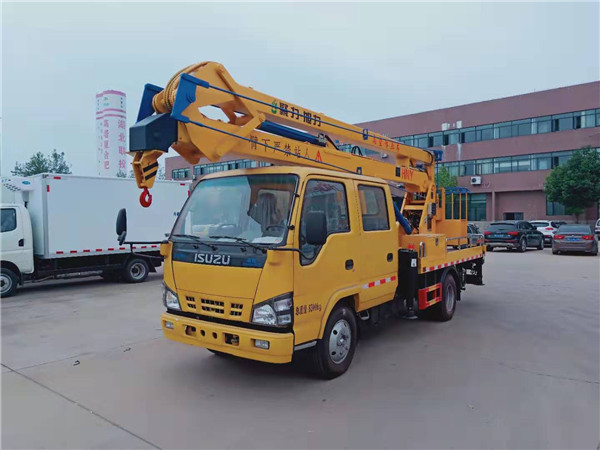

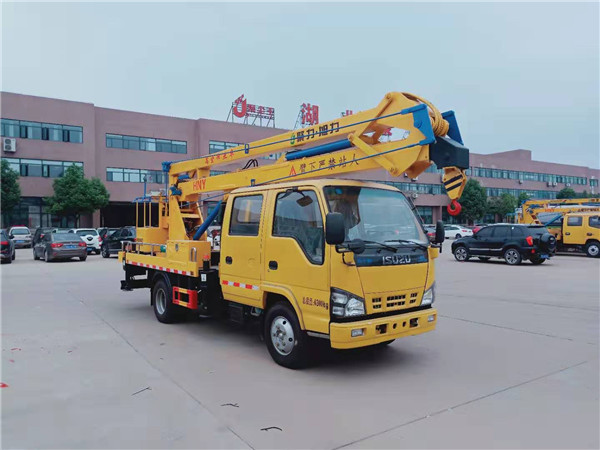

國六五十鈴16米高空作業車15272889655
該車采用五十鈴3360mm軸距底盤，型號：QL1070BUHWY帶空調、方向助力，
由五十鈴公司提供五十鈴120馬力發動機。
主要特點：
1、 臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；
2、 H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、 回轉機構采用可調節式，方便調節；
4、 轉臺雙向360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
5、 上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、 下車與上車互鎖，操作安全、可靠；
7、 上車操作通過節流閥實現無極調速；
8、 吊籃采用外置拉桿機械式調平，更加穩定和可靠；
9、 轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；

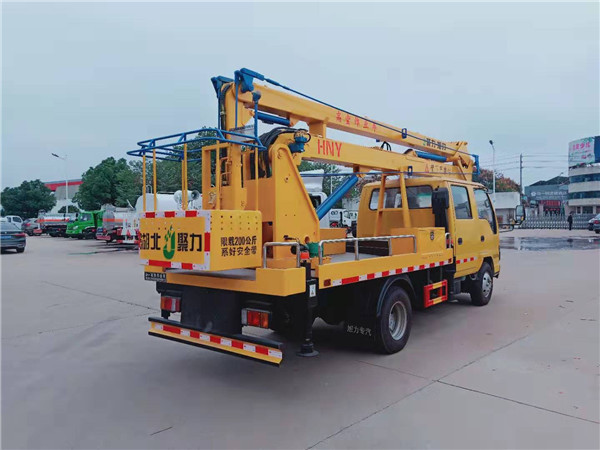

車輛后部及細節圖片
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
2. 適用標準
供貨方應使用**頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
3、使用環境條件
1)海拔高度： ≤1000米
2)環境溫度： -5℃ ～ +40℃
3)相對濕度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同時作用持續三個正弦波
安全系數 1.67
5)**日溫差： 15℃
6)日照強度(風速0.5m/s時)：0.1W/cm2
7)**風速： ≤ 10.7m/s1）
4、 主要技術參數
|
車輛型號 |
HNY5060JGKQ6 |
|
主要技術參數 |
底盤型號 |
長×寬×高 |
后懸 |
總質量（Kg） |
軸距 |
發動機排放 |
|||
|
QL1070BUHWY |
7655*1990*3100 |
2180 |
6300 |
3360 |
國Ⅵ |
||||
|
上裝基本配置 |
臂架 |
臂架形式 |
三節折臂 |
||||||
|
材料 |
型材Q345B/4mm |
||||||||
|
臂架截面 |
四邊形 |
||||||||
|
起伏角度 |
0°-70°(相對水平面) |
||||||||
|
作業工況 |
**作業高度 |
16m |
|||||||
|
**作業高度時作業幅度 |
2m |
||||||||
|
**作業幅度 |
7m |
||||||||
|
**作業幅度時作業高度 |
9m |
||||||||
|
回轉 |
雙向360°連續回轉 |
||||||||
|
吊臂 |
**起吊質量 |
900Kg |
|||||||
|
伸縮起重臂 |
伸縮長度1m |
||||||||
|
**起吊高度 |
8.4m |
||||||||
|
**起吊幅度 |
6.8m |
||||||||
|
起升機構 |
IQKN1B6Y；單繩拉力800 Kg |
||||||||
|
鋼絲繩 |
（40m）Φ8 |
||||||||
|
吊鉤 |
1T |
||||||||
|
支腿 |
支腿型式 |
前后H型 |
|||||||
|
支腿材料 |
型材Q345B/5mm |
||||||||
|
支腿跨距 |
縱向：3240，橫向：3180 |
||||||||
|
液壓鎖 |
四個支腿都帶雙向液壓鎖 |
||||||||
|
支腿頻閃燈 |
4只 |
||||||||
|
車廂 |
材料 |
優質碳鋼及型材，鋪3㎜防滑花紋鋼板 |
|||||||
|
工具箱 |
1200*400*500；模具沖壓門，帶不銹鋼門鎖 |
||||||||
|
圍欄 |
Φ20不銹鋼管 |
||||||||
|
踏步 |
駕駛室側帶上下踏步 |
||||||||
|
側、后防護 |
優質碳鋼冷彎型材；強度高 |
||||||||
|
輪罩 |
注塑模具成型，美觀，強度高 |
||||||||
|
轉臺 |
立臂 |
低合金鋼板拼焊組成 |
|||||||
|
回轉支承 |
單排四點接觸球式帶外齒，QWD730.20 |
||||||||
|
減速機 |
渦輪蝸桿式，CW-28 |
||||||||
|
馬達 |
BMP-50 |
||||||||
|
吊籃 |
額定載荷 |
≤200Kg |
|||||||
|
尺寸 |
長X寬X高：1080X620X1150 |
||||||||
|
調平形式 |
外置拉桿機械調平 |
||||||||
|
保險帶 |
一副 |
||||||||
|
調平裝置 |
機械調平，拉桿外置 |
||||||||
|
液壓系統 |
液壓油箱 |
65L；帶液位表 |
|||||||
|
齒輪泵 |
定量泵，流量25ml/r |
||||||||
|
工作壓力 |
帶壓力表；16MPa |
||||||||
|
液壓閥組 |
集成電磁閥組 |
||||||||
|
油缸 |
12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 |
||||||||
|
操作系統 |
支腿 |
手動操作，各支腿可單獨可調，上下車互鎖 |
|||||||
|
操作方式 |
手動和電動結合 |
||||||||
|
臂架動作 |
轉臺和吊籃電動雙位操作 |
||||||||
|
發動機啟動、熄火 |
轉臺和吊籃雙位操作 |
||||||||
|
發動機油門 |
手動拉線 |
||||||||
|
油漆 |
知名品牌油漆；顏色光滑，線條美觀； |
||||||||
|
標識及標牌 |
清晰、醒目、**不褪色 |
||||||||
主要液壓元件清單
|
序號 |
貨物名稱 |
規格 |
產地 |
制造商名稱 |
單位 |
數量 |
|
1 |
小臂油缸 |
63/35-380*650 |
湖北隨州 |
湖北恒力 |
只 |
1 |
|
2 |
上臂油缸 |
100/63-1022*1403 |
湖北隨州 |
湖北恒力 |
只 |
1 |
|
3 |
下臂油缸 |
100/63-1076*1535 |
湖北隨州 |
湖北恒力 |
只 |
1 |
|
4 |
垂直油缸 |
80/55-500 |
湖北隨州 |
湖北恒力 |
只 |
4 |
|
5 |
水平油缸 |
50/28-800*1100 |
湖北隨州 |
湖北恒力 |
只 |
4 |
|
6 |
伸縮油缸 |
63/35-1000*1300 |
湖北隨州 |
湖北恒力 |
只 |
1 |
|
7 |
平衡閥 |
25160BF |
江蘇揚州 |
揚州鼎 |
